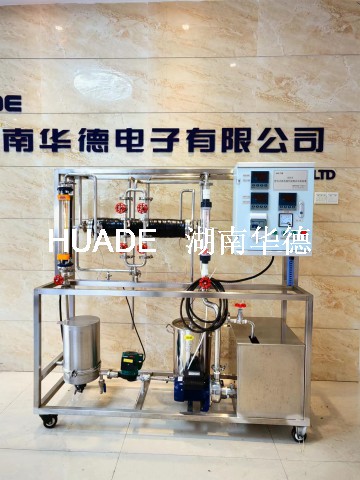

HD619液液換熱器實驗裝置

裝置功能：

1、熟悉換熱實驗的實驗方案設計及流程設計。

2、了解列管換熱器的基本構造與操作原理。

3、可作列管換熱器順、逆流動時的性能測試、評價與研究；

4、通過熱流體與冷流體的分別流動，進行熱交換，實測出流體的流量及溫度等有關數據，計算出熱交換的熱量及對數平均溫差，分析換熱器的傳熱狀況

主要配置與技術參數：

1、列管換熱器：換熱面積不小于0.4 m^2；通過熱流體與冷流體的分別流動，進行熱交換，實測出流體的流量及溫度等有關數據，計算出熱交換的熱量及對數平均溫差，分析換熱器的傳熱狀況

2、測量流量40-400 L/h；溫度0～80℃；

3、換熱器參數：列管式換熱器：換熱面積0.42 m^2;

4、電加熱總功率：大于9.0 kW；

5、冷、熱水泵:允許工作溫度：<80 ℃;額定流量：2 m3/h;揚程：8m;電機電壓：220 V,電機功率：370 W;

6、轉子流量計型號：型號：LZB-15，流量：40~400L/h；允許溫度范圍：0~100℃；

7、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；

8、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。

9、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜。測控、電器設備在實驗架上。

10、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。

11、可選配數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。
