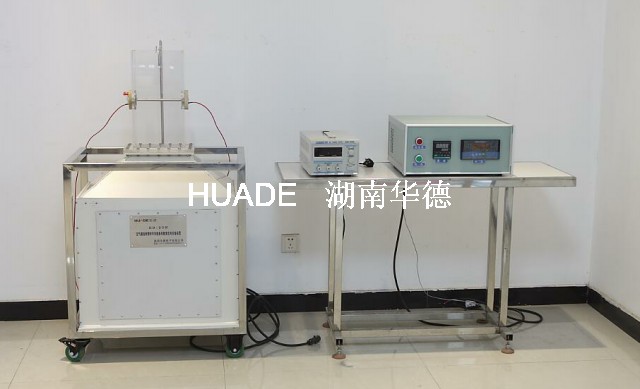

HD628強迫對流單管表面發熱系數測定實驗裝置

裝置功能：

1、測定空氣橫向流過單圓管表面時的放熱系數；根據對受強迫運動放熱過程的相似分析，將實驗數據整理成準則方程式。

2、學習測量風速、溫度、熱量的基本技能；了解對流放熱的實驗研究方法。

主要配置和技術參數：

1、工作環境溫度： 0-40℃。

2、工作環境濕度： <90%。

3、工作電壓：220V  功率：最大1KW

4、離心風機：220V，350W，轉速：1400-2800r/min；

5、加熱管：石英加熱管，功率：500W，可調節控溫， 精度±0.5℃。

6、數字風壓變送器，測量范圍：0—1KPa，4-20mA輸出，精度為0.5%，誤差：最大量程的±0.25%； 溫度傳感器PT100，精度為0.25%，4-20mA輸出。

7、功率變送器，0-1000W，4-20mA輸出，精度±0.5%。

8、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；

9、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。

10、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜。測控、電器設備在實驗架上。

11、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。

12、可選配數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。
